從事SMT行業的都知道吸嘴是貼片機的關鍵零部件，不僅隻是幫貼片機進行元器件貼裝，更重要的是利用光學視覺系統，保證元器件中心、吸嘴中心和所獲取的圖像的中心是重合的，保證電子元器件貼裝無誤。那貼片機吸嘴該如何選擇，選擇依據又是什麽咧？ 讓PCBA加工廠家小編給您普及下這方面的知識吧。
選擇吸嘴原則如下：
1. 吸嘴直徑不能比元器件最小尺寸大
2. 吸嘴直徑不能小元器件最小尺寸小太多，一般比例為1：1.2至1:1.7，以最接近于該元器件最小尺寸為佳。根據最接近元器件最小尺寸為佳的原則，長3.0、寬2.0mm元件則選擇CN140。
吸嘴型号 | CN020 | CN030 | CN040 | CN065 | CN140 | CN220 | CN400 | CN750 | CN110 |
吸嘴直徑 | 0.18 | 0.28 | 0.38 | 0.65 | 1.4 | 2.2 | 4.0 | 7.5 | 11 |
元器件尺寸（英制） | 0201 | 0402 | 0402 | 0402 | 用于貼裝IC或者大體積的異型元器件 | ||||

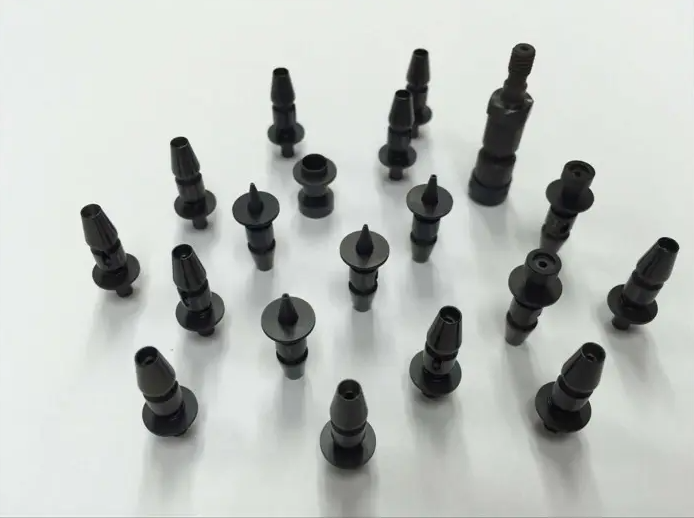

在日常SMT生産過程中，各種異型元器件的出現，也出現各種五花八門的定制吸嘴，按形狀分有圓孔、方孔、V型等。如果一味選擇标準吸嘴，在貼裝各種異型件過程中，貼片機抛料情況會比較嚴重，不利于後續PCBA加工，增加生産成本。
